海佳彩亮小間距D2.0參數（三）

來源：http://aisgwga.cn/ 作者：武漢LED顯示屏廠家直銷 發布時間：2019-02-28 08:54

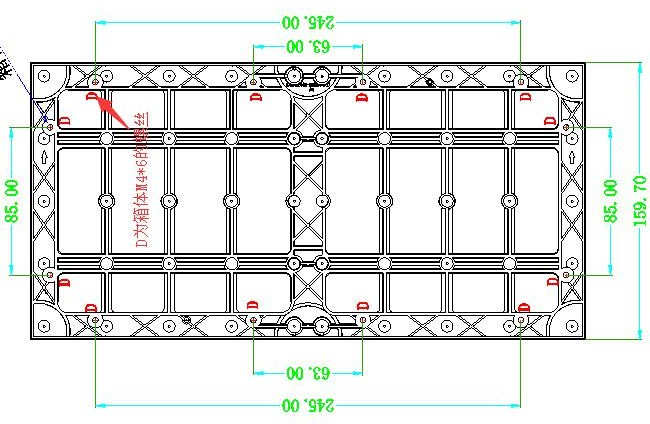

14、箱體安裝示意圖

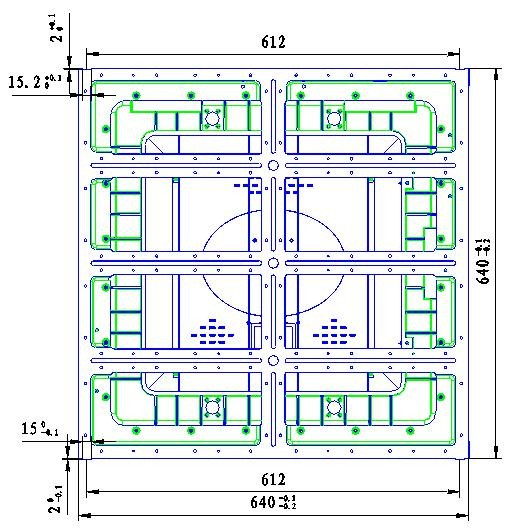

產品名稱：640*640 壓鑄箱體


  15、顯示屏電氣連接簡易示意圖





15、顯示屏電氣連接簡單示意圖


16、產品維修

●                 補焊 LED 燈管： 建議使用熱風槍（拆焊臺），且溫度不高于 320℃，在 5 秒以內焊接 1

次完成；需進行 2 次維修的，溫度需在 260℃下，5 秒內完成；

●          補焊 SMD 芯片：烙鐵溫度需在 320℃以下，在 3S 內完成一次焊接。

LED 顯示屏常見信號的了解

●          CLK 時鐘信號：任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。

●         STB 鎖存信號：任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章。

●         EN 使能信號：整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮、暗亮或拖尾等現象。

●                 R\G\B 數據信號：顏色信號，當某一顏色信號異常時，顯示可能缺色或常亮

●         ABCDE 行信號：1/4 掃描需要 AB 信號，1/8 掃描需要 ABC 信號，1/16 掃描需要 ABCD 信號，

1/32 掃描需要 ABCDE 信號當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象。














15、顯示屏電氣連接簡單示意圖
